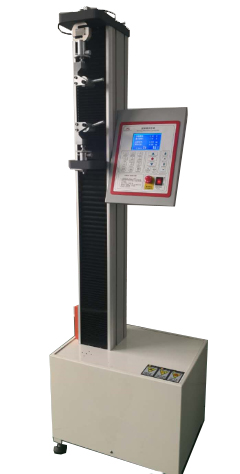

5000N單臂式拉力機
型號：WY-8202A
拉力機測試過程中采用全數字化力量、位移雙閉環控制，采用伺服驅動系統、精密滾珠絲桿傳動、高精度傳感器及新一代測控系統，有效保障產品的測量精度及穩定性。
主要用檢測金屬、非金屬材料產品的拉伸、抗壓縮、剝離、撕裂、抗彎曲、三點抗折、抗剪切等物理性能。同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供的多種標準進行試驗和數據處理。
拉力機廣泛應用于五金工具、緊固件、汽摩配件、航空航天、電線電纜、橡膠塑料、紙品包裝等行業的材料檢驗分析。是科研院所、大專院校、工業企業、技術監督、商檢仲裁等部門的理想測試設備。
5000N單臂式拉力機參數：
1、 最大試驗力： 5000N；
2、 準確度等級：0.5級；
3、 負荷測量范圍：0.5%—100%FS；
4、 試驗力示值允許誤差極限：示值的±1%以內；
5、 試驗力示值分辨率：最大試驗力的1/±500000；
6、 采樣頻率：400次/秒；
7、 變形測量范圍：0.2%—100%FS；
8、 變形示值誤差極限：示值的±0.50%以內；
9、 變形分辨力：最大變形的1/8000
10、位移示值誤差極限：示值的±0.5%以內；
11、位移分辨力：1.0µm
12、位移速度調節范圍：0.01-500mm/min
13、位移速率控制精度：設定值的±1.0%以內；
14、有效試驗寬度：115mm(左右不受限)
15、有效拉伸空間距離：950mm(不安裝測試夾具時)
16、主機外型尺寸（長×寬×高）：605×405×1800（mm）
17、使用電源：單相220V 50Hz 1kW；
18、機臺重量：約180kg；
控制及數據處理軟件功能特色：
1、 先進的芯片集成技術，專業設計的數據采集放大系統，具有集成度高、穩定可靠、使用方便等優點。控制軟件能實現自動求取彈性模量、屈服強度、抗拉強度、斷裂強度、延伸率等檢測數據，開放式公式編輯能自動計算試驗過程中任一指定點的力、應力、位移、變形等數據結果。對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求。
2、 控制方式：定速度、定位移、定荷重等控制方式可選；
3、 自動清零：試驗開始后，測量系統自動調零；
4、 自動換檔：根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量數據的準確度；
5、 自動存盤：試驗數據和試驗條件自動存盤，杜絕因忘記存盤而引起的數據丟失；
6、 批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗；
7、 顯示方式：數據與曲線隨試驗過程動態顯示；
8、 曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標找出試驗曲線上各點對應的數據；
9、 曲線選擇：可選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印；
10、單位切換：力量單位：（g、kg、N、lb）、應力單位：（kg/mm2、N/mm2、Mpa、lbf/in2）位移單位：（m、mm、in）
11、試驗報告：可按用戶要求的格式對試驗報告進行編程和打印，并可導出WORD或EXCEL文件；
12、安全保護：超過最大負荷的2～10%時，自動實現安全保護；
13、可自動檢測、計算試樣的機械性能指標，也可人工干預分析過程，根據相關標準的要求對自動分析結果進行修正，以提高數據的準確度；
5000N單臂式拉力機標準配件：
1、荷重傳感器：美國MKCELLS高精度荷重元, 5000N內任選 一個；
2、位移感應系統：高精度光電編碼器感應全程位移編碼器 一套；
3、數據采擷卡：TH2000測量控制主板 一張；
4、測試軟件：TM2101英文/中文簡體/繁體三合一測量控制系統 一套；
5、動力系統：交流伺服馬達及控制驅動系統 一套；
6、傳動系統：意大利Haitec減速箱及臺灣精密絲桿傳動 一套；
7、測試治具：依客戶試樣制定測試治具 一套；
